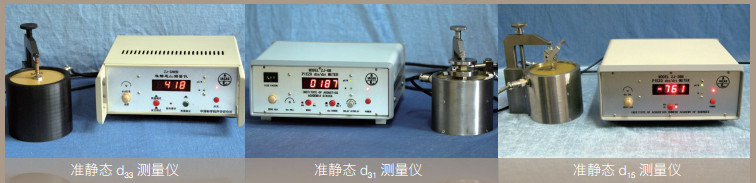

ZJ系列准静态d33测量仪:ZJ-3AN/4AN/5A/6A、ZJ-3B/3BN/4B/6B
Model ZJ-3B/4B/6B d33 Meter

性能指标

● 测量范围：d33/d15：20—4000 pC/N；d31：2至400 pC/N     ● 分辨率：1 pC/N和0.1 pC/N

● 不确定度误差：±2%（通常情况下）                                        ● 准静态驱动力：110 Hz，0.2 N

● 尺寸：测量头Φ110×150 mm，电子仪器260×240×120 mm      ● 重量：测量头约4 kg，电子仪器约2 kg

主要应用

压电材料纵向d33、横向d31和切向d15压电常数测量

代表性应用成果


主要用户单位 清华大学、北京大学、中国科学院上海硅酸盐研究所、中船重工 715 所、721 厂、美国 CTG、PKI 公司、日本 ALPHA 公司、英国拉夫堡大学、日本早稻田大学、香港理工大学、香港科技大学、台 湾辅仁大学等
研制单位 中国科学院声学研究所
联系方式 潘潮 010-82547576，13681265750   chpan@mail.ioa.ac.cn
