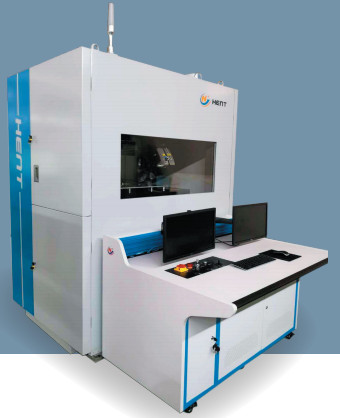

三维X射线晶圆级封装计量系统:MXCL-300
3D X-Ray Metrology System for WLP

主要技术与性能指标

●最高电压:160 kV   ●最大靶功率:50 W   ●最高JIMA分辨率:1 μm

●具有2D、2.5D和3D成像功能,可对TSV、晶圆凸块、MEMS、SIP封装缺陷、PCBA等进行高精度三维X射线计量  ●最大样本尺寸:300 mm×300 mm,可检测12寸晶圆

主要应用

电路板、芯片、板状化石等板状物体的二维/三维无损检测

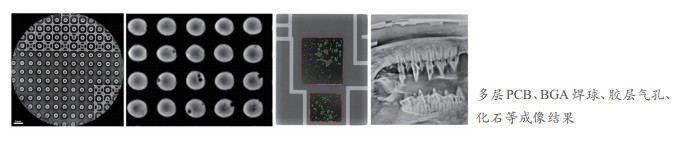

代表性应用成果

主要用户单位 华进半导体封装先导技术研发中心有限公司、嘉兴斯达半导体股份有限公司、通富微电子股份有限公司
研制单位 中国科学院高能物理研究所
联系方式 郭静  010-88235521,13466719776  guojing@ihep.ac.cn
