多相反应器内非均相流动特性测量系统:BVW2、PC6M、PV6M、TVP
Measurement System of Heterogeneous Flow Characteristics in Multiphase Reactor

主要技术与性能指标

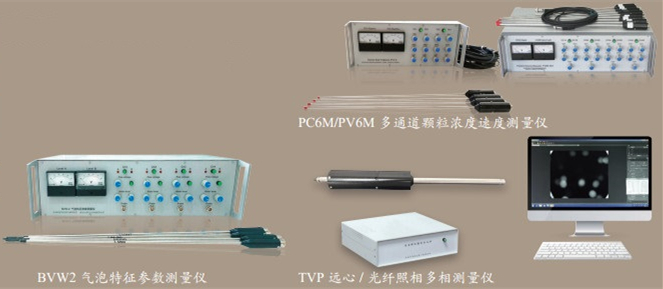

BVW2气泡特征参数测量仪

●测量要求：气泡直径2 mm—4 cm   ●探针间距：1—3.5 mm

PC6M/PV6M多通道颗粒浓度速度测量仪

●多通道同时测量多点数据：2、4、8通道  ●速度仪颗粒速度测量范围：0-30m/s

TVP远心/光纤照相多相测量仪

●探头尺寸：16 mm、22 mm   ●测量颗粒粒度范围：4.6 μm—1 cm

●帧频：60 —500 fps   ●曝光时间：8 μs—1.04 ms

●曝光间隔：1.024 —8.192 ms   ●分辨率：1280×1024以及640×512，图像畸变率小于0.1%

主要应用

化工、医药、冶金等领域

代表性应用成果

国外用户24家，国内用户55家，市场占有率超过85%

“气液固多相反应器的非均相特性在线测量技术与工业应用”获2018中国石油和化学工业联合会科技成果鉴定（中石化联鉴字[2018]第63号)，并获得石化联合会科技进步奖一等奖

主要用户单位 中国科学院过程工程研究所、中国科学院大连化学物理研究所、中国科学院山西煤炭化学研究所、中国科学院青岛生物能源与过程研究所、中国特种设备检测研究院、中国石化石油化工科学研究院等
研制单位 中国科学院过程工程研究所
联系方式 张伟鹏  010-82544929，18610812515  wpzhang@ipe.ac.cn
