编者按 中国科学院野外站网络是分布式的野外科技基础设施,是资源生态环境领域重要的科技基础条件平台。自2017年起,《中国科学院院刊》设立“中国科学院野外台站”专栏,陆续报道了相关野外站取得的成果。“十四五”期间,中国科学院野外站网络将更加重视顶层设计与全面布局,面向世界科技前沿、针对国家重大需求,重点建设野外重点科技基础设施,使之成为野外站的“镇站之宝”。为此,《中国科学院院刊》在原有专栏的基础上,新设立“中国科学院野外站重点科技基础设施”专栏,介绍各野外站建设“标志性设施”取得的成效,以期总结经验,展望未来,为研究生态系统生态过程机理、揭示自然环境演化规律,为国家粮食安全、空间环境安全、脆弱生态恢复和重大工程建设提供重要科技支撑。本专栏由中国生态系统研究网络科学委员会主任陈宜瑜院士指导推进,中国科学院科技促进发展局杨萍研究员担任客座编辑。

温带次生林生态系统塔群监测研究平台(清原科尔塔群)
朱教君1,2,3 , 高添1,2,3 , 于立忠1,2,3 , 于丰源1,2,3 , 杨凯1,2,3 , 卢德亮1,2,3 , 闫巧玲1,2,3 , 孙一荣1,2,3 , 刘利芳1,2,3 , 徐爽1,2,3 , 张金鑫1,2,3 , 郑晓1,2,3 , 宋立宁1,2,3 , 周新华3,4
1. 中国科学院沈阳应用生态研究所 沈阳 110016;
2. 中国科学院清原森林生态系统观测研究站 沈阳 110016;
3. 科尔森林痕量气体与同位素通量监测研发联合实验室 沈阳 110016;
4. 美国坎贝尔科学仪器公司 洛根 UT 84321
摘要:森林生态系统结构调控与功能优化是森林生态与管理的核心研究主题。然而,受技术与理论限制,复杂地形下森林三维精细结构监测能力不足、功能估测精度不高;森林生态系统结构的复杂性和人类社会对其服务功能的迫切需求对上述研究主题提出前所未有的挑战。在中国科学院野外站网络重点科技基础设施建设项目的支持下,中国科学院清原森林生态系统观测研究站于2019年在典型独立小流域内建成了观测塔群(3座观测塔)、水文站网、长期固定样地群,辅以综合数据中心;打造以激光雷达为主要森林结构监测、以涡动通量系统和水文站网为主要功能监测手段的“温带次生林生态系统塔群监测研究平台”(以下简称“科尔塔群”)。科尔塔群集成了观测塔群-水文站网-长期固定样地群,构成以遥感技术-涡度相关法-测树学法-森林信息学法为主要手段的协同、跨学科观测体系,具有多方法、多尺度、多要素的核心特征,可开展多类相关研究以满足国家需求、探索国际前沿。基于上述优势,科尔塔群可准确获取森林三维结构,以全息新视角探索森林生态学规律,发展复杂地形下森林生态系统碳-氮-水和其他痕量气体通量观测新理论与方法,研究全球变化背景下森林生态系统碳-氮-水等循环过程与响应,阐明森林水文过程及调控机制,为森林结构调控与功能优化提供基础数据和理论支持,使森林为人类社会提供广泛且可持续的生态服务。
关键词塔群    温带森林    次生林生态系统    激光雷达    冠层三维结构    涡度相关    碳-氮-水耦合过程    全球变化    协同观测
Functions and Applications of Multi-tower Platform of Qingyuan Forest Ecosystem Research Station of Chinese Academy of Sciences (Qingyuan Ker Towers)
ZHU Jiaojun1,2,3, GAO Tian1,2,3, YU Lizhong1,2,3, YU Fengyuan1,2,3, YANG Kai1,2,3, LU Deliang1,2,3, YAN Qiaoling1,2,3, SUN Yirong1,2,3, LIU Lifang1,2,3, XU Shuang1,2,3, ZHANG Jinxin1,2,3, ZHENG Xiao1,2,3, SONG Lining1,2,3, ZHOU Xinhua3,4
1. Institute of Applied Ecology, Chinese Academy of Sciences, Shenyang 110016, China;
2. Qingyuan Forest CERN, Chinese Academy of Sciences, Shenyang 110016, China;
3. CAS-CSI Joint Laboratory of Research and Development for Monitoring Forest Fluxes of Trace Gases and Isotope Elements, Shenyang 110016, China;
4. Campbell Scientific Inc., Logan, UT 84321, USA
Abstract: The structure regulation and function optimizations of forest-ecosystems are fundamental and significant topics on ecology & management of forests. However, due to the limitations in theories and technologies to describe the three-dimensional forest structure for complex terrain and to precisely evaluate the structure-associated functions, these topics have been challenged by the complications in canopy structure and the urgencies in various societal demands towards forest ecosystem services. To face against the challenge, Chinese Academy of Sciences (CAS) funded the "Multi-tower Platform for Monitoring the Structure and Function of Temperate Secondary Forest Ecosystems" (Qingyuan Ker Towers) as a corner-stone research infrastructure project for the field station network. Ker Towers were completed in 2019 by Qingyuan Forest CERN (Chinese Ecosystem Research Network) inside a distinctively-bounded and monitored-outlet watershed. The three towers, hydrology station networks, and forest plot arrays uniquely formed the Ker Towers research facilities as a synthesized platform. This platform was integrated with the light detection and ranging scanners for acquisition of holographic information on forest canopy structure, the advanced eddy covariance flux systems for the measurements of CO2/H2O, trace gases, and energy fluxes between the watershed forest systems and the atmosphere, and the hydrology station networks for observations of ground/underground water flows. All real-time data from the platform are streamed into a live data center. The platform including remote sensing technology, eddy covariance, biometry (or inventory), forest informatics and collaborative and interdisciplinary team prominently builds up multiple approaches and essential elements at different scales to fulfill comprehensive projects in response to national needs and international concerns as well. The Ker Towers team mainly focuses on the four tasks: (1) explore forest ecological principles for a new vision of holographic information in describing forest three-dimensional structure; (2) innovate theories and techniques to measure the fluxes of CO2/H2O/NOx and the other trace gases over complex forest terrains; (3) understand the response of carbon and nitrogen cycles in forest ecosystems to global change; and (4) demonstrate the hydrologic processes in forest ecosystems and its regulating mechanism. The four above tasks aim to provide fundamental data and theoretical support to to optimize and sustain forest functions through forest structure management. The ultimate objective of the platform is to deliver solutions for regional and national forests to offer broad and sustainable benefits to human society.
Keywords: multi-tower    temperate forest    secondary forest ecosystem    LiDAR    3-dementional canopy structure    eddy covariance    carbon-nitrogen-water coupling cycles    global change    collaborative observation
1 森林生态系统监测现状及观测塔群建设意义

森林是陆地生态系统的主体,对维系全球生态平衡和人类社会可持续发展起着无可替代的作用[1]。然而,由于长期的人为和自然干扰,原始林几乎消失殆尽,次生林已成为全球森林资源的主体(占比达60%)[2]。为保护和恢复森林资源,“减少毁林及退化造成的碳排放”计划(REDD)、《联合国森林战略规划(2017—2030年)》及各国针对性的森林保护举措相继出台。我国于1998年实施了天然林保护工程,林区逐步完成了由以木材生产为主向提供多种生态服务为主的历史性转变。次生林结构不合理、功能低下,恢复速度缓慢,提升其质量及服务功能成为当前的迫切需要。森林生态系统的结构与功能关系是森林生态学和林学的核心主题,是优化森林结构调控、经营管理及服务功能提升的关键理论基础。

东亚温带森林是全球三大温带森林之一,主要分布在我国东北地区。与欧美温带森林相比,东亚温带森林结构更复杂、多样性更丰富,并且多分布在山区,结构与功能的监测与研究面临诸多挑战。在结构方面,森林高大郁闭冠层使森林群落垂直空间的结构复杂、异质性高,显著影响着生态系统中的生物、非生物环境与生态过程。以往研究较少关注森林三维或多维结构,更未聚焦林木个体叶片、枝条、林冠等组分的精细结构,与森林生态过程相关的关键结构无法准确测量,限制了对森林生态过程的理解及相关学科的发展。在功能方面,碳循环是地球上最大的生物地球化学循环[3],而碳汇功能是森林生态系统最重要的功能之一,与多种生态系统服务密切相关。然而,由于复杂山区森林边界层难以满足涡动通量测定理论中的关键假设条件,主流测定方法——涡动协方差(EC)技术在山地森林应用面临前所未有的挑战,为森林碳通量观测和评估带来极大不确定性[4]。此外,水源涵养是山区森林最重要的生态服务功能之一,但受水文站点和数据限制,森林结构与水源涵养服务功能的关系尚不明确[5]

为深入理解森林生态系统的结构与功能关系,国际上建成了众多观测装置推动相关领域的研究。在森林冠层结构监测方面,观测塔(塔吊)成为监测森林高大冠层的有力手段之一。例如,塔吊可以进入森林冠层,实现冠层、枝条、叶片形状及环境要素的测量[6]。从监测手段上看,激光雷达(LiDAR)已经得到较多应用[11],主要依托地基平台与机载平台,二者分别采用“自下而上”和“自上而下”的方式;但对冠层垂直结构或更精细结构的描述则相对较弱。LiDAR与观测平台结合实现冠层垂直结构或更精细结构的研究较少;虽在温带森林和热带雨林已有少量尝试[8],但尚缺乏多平台LiDAR集成研究。在森林功能监测方面,通量塔是监测森林碳收支的主流方法之一。例如,1993年研究人员首次报道了美国哈佛森林(温带森林)的净生态系统碳交换(NEE)[9],该通量塔已经持续观测近30年,在森林碳循环领域贡献了诸多重要的研究成果[10, 11]。国际上知名的通量网包括:美国通量网(AmeriFlux)[12]、欧洲通量网(Euroflux)[13]和澳洲通量网(OzFlux)[14]。在中国,陆地生态系统通量观测研究网络(ChinaFLUX)历经近20年的发展,在数据积累、过程机理、模型模拟等方面均取得了重要进展[15]。上述通量塔多为单塔观测,难以准确量化目标区域不同森林类型的贡献,不适于开展山区森林生态系统碳通量的监测理论与方法研究(多点对比和验证困难)。方法的局限制约了山区森林生态系统碳-氮-水耦合循环机制的认识,难以准确评估森林的碳汇能力,增加了区域/全球CO2及其他温室气体(如NOx等)源/汇强度评估的不确定性。在森林水文监测方面,森林对产水量和水质的影响也备受关注[16]。然而,在独立集水区内,基于水文站网开展特定林型水源涵养服务功能的研究较少,与通量塔结合并系统地研究森林碳-水过程的研究平台未见报道,更缺乏集成森林生态系统的结构与功能监测于一体的综合研究平台。

在中国科学院野外站网络重点科技基础设施建设项目的支持下,中国科学院清原森林生态系统观测研究站(以下简称“清原站”)在核心独立小流域(536.4 ha)内建成了观测塔群,打造以LiDAR为森林结构主要监测手段,以CO2/H2O/痕量气体通量和水文站网为森林功能主要监测手段的“温带次生林生态系统塔群监测研究平台”(以下简称“科尔塔群” )(图 1)。科尔塔群监测研究平台集多类科研设施于一体,可高质量地获取森林生态系统的全息三维结构与动态、通量监测数据和生态水文数据,探索复杂地形下森林生态系统碳-氮-水及其他痕量气体通量的观测新理论与方法,研究全球变化背景下森林生态系统碳-氮-水循环、水文过程及调控机制等森林生态学的前沿科学问题。2019年8月,陈宜瑜院士在清原站现场验收科尔塔群设施时评价:“清原站超额完成了中国科学院野外站重点科技基础设施项目建设任务,建成的塔群监测研究平台集多类科研设施于一体,可精准、实时、多尺度地获取森林生态系统结构与功能监测数据;其核心特征是整合多学科理论与方法,探索生态系统生态学(森林生态学)的前沿科学问题,聚焦次生林结构调控和功能恢复的国家需求,为提升森林生态系统服务功能和森林可持续经营提供重要理论和技术支撑。”

① 在“温带次生林生态系统塔群监测研究平台”项目建设期间,中国科学院沈阳应用生态研究所与美国坎贝尔科学仪器公司(Campbell Scientific Inc.)共同成立“科尔森林痕量气体与同位素通量监测研发联合实验室”,简称“科尔(联合)实验室”(Ker Joint Lab)。“温带次生林生态系统塔群监测研究平台”是科尔(联合)实验室的核心支持设施,因此被命名为:科尔塔群(Ker Towers)。

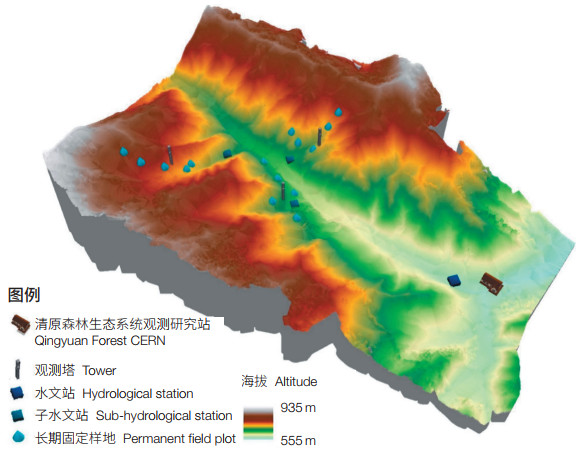

图 1 科尔塔群所在流域的地形图[5] Figure 1 Watershed topographic map of Ker Towers[5]
2 观测塔群建设难点与解决方案

清原站位于辽宁省抚顺市清原满族自治县大苏河乡国营大苏河林场大湖工区(41°49′34″N—51′08″N,124°53′53″E—56′35″E),属长白山余脉的龙岗山脉北麓[5]。山地地形(坡度范围:10º—35º)与复杂森林景观(以次生林为主,人工林镶嵌其中)为工程施工与监测带来诸多困难。

(1)科学选址、合理施工,确保山地建塔的稳定性与承载力。 ①工程实施前,在核心流域组织了多次选址调研、考察与论证。充分考虑主风向与山谷风系统,评估通量贡献源区。②开展岩土工程勘察,查明受力深度范围内地层的结构类别、分布,明确不良地质作用的分布范围与地下水的埋藏条件,评价地基的稳定性、均匀性和承载力。③根据地勘报告设计塔体结构,采用铁塔拉线系统和地基筏板保证其稳定性;为降低塔体对气候的影响,尽量采用柱体钢材。

(2)精准获取多尺度森林结构以确保结构监测准确性。 ①在观测塔两侧设计垂直升降系统,结合云台实现LiDAR垂直方向扫描位置的任意调整,获取森林垂直冠层结构。②在观测塔和地面观测点视野范围内,设置球形靶标实现地基-塔基LiDAR点云数据的准确拼接。③在小流域内,设置方形地面靶标和无人机起降场,实现多期无人机LiDAR点云数据的获取和几何配准。上述方案从多个角度保证了LiDAR点云数据获取的准确性和完整性,为后续处理和森林结构反演提供数据基础。

(3)保证复杂地形下的碳-水通量等监测的可靠性以准确确定功能。 ①在设计阶段,调研在国内外山区单个塔建设与运行情况,吸取山区建塔经验;经科学设计和多方论证,形成科尔塔群的建设方案。在独立出水口小流域内,建成了集观测塔群—水文站网—样地群协同的观测体系;每个塔对应具独立出水口的子流域。②在碳通量测定方面,采用塔群平台(EC法)—激光雷达(遥感法)—样地群(测树学法和箱法)的跨尺度测定方法,结果相互验证,以保证碳观测的可靠性。③在水文方面,采用塔群—多级水文站–水源涵养监测样地的多级观测,保证水文状况的准确监测[5]。④在测定仪器方面,设计传感器与程序的系统性构架理念,构建高度集成通量系统,并配合智能大型程序管理控制,完成数据修正运算及质量评级等,从而保证碳-水通量测定的可靠性和智能化。

3 观测塔群(科尔塔群)的组成与功能

科尔塔群由观测塔群、激光雷达扫描仪、通量及微气象传感器、水文监测设施、长期固定样地群和数据中心6部分组成[5]

(1)观测塔群。观测塔群建设于独立小流域内,由3座观测塔组成,每座观测塔位于一个独立子流域内,分别对应各自主要森林类型:典型次生林(杂木林)、蒙古栎林和落叶松林(人工林)。观测塔为钢结构直立塔,塔高为50 m,正方形基座边长5 m,配3层拉线,两侧对称配备垂直升降梯及固定平台。

(2)激光雷达扫描仪。科尔塔群配备2台激光雷达扫描仪。① Riegl vz-400i脉冲式激光雷达扫描仪(奥地利Riegl公司生产)有效测量速度5.0×105 pts·s-1,测量分辨率为5 mm,最大测距800 m,具有长测距优势。该扫描仪主要搭载到观测塔固定平台和升降平台上,可实现扫描视角范围水平方向270°垂直方向100°的扫描作业。② Faro Focus S 350相位式激光雷达扫描仪(美国Faro公司生产)重量仅为4.2 kg,最大测量速度为9.8×105 pts·s-1,最大测距为350 m。该扫描仪具有更大的垂直扫描视角范围(300°)和更高的测量分辨率,可用于获取生长季林下的结构信息,是塔基Riegl vz-400i的重要补充。

(3)CO2/H2O/痕量气体通量观测系统。 3座观测塔均配备了CPEC310和AP200系统(美国Campbell公司研发),以监测森林生态系统的涡动通量、廓线及储存通量、NEE和蒸散。其中,CPEC310安装在观测塔46.5 m,AP200系统进气口分列8层。上述系统可自定义标定时间间隔,调整CO2/H2O气体分析仪运算中的Zero/Span参数,从而提高CO2/H2O涡动通量测定的准确性。匹配的EasyFlux软件自动完成数据修正计算、质量评估及源区特征量估计。此外,还配有微气象传感器和土壤CO2通量观测系统。上述所有测量仪器和传感器都集成到一套完整的通量系统中,可进行实时数据通信,用于计算生态系统尺度的生态学变量。

(4)水文监测站网。整个流域出水口处设有集水区水文站,各塔所在子流域出水口设有水文站(子流域面积按顺序分别为:23.1 ha、13.4 ha和36.8 ha),并匹配长期监测样地群,形成三级森林水文监测网。水文站安装实时在线监测系统和水质自动监测系统,监测流域内的水量与水质;样地配备水源涵养功能自动连续观测系统,以及树干径流、穿透收集器等,监测林冠层、枯枝落叶层和土壤层的截雨/蓄水等。

(5)长期固定样地群。根据源区贡献,每座观测塔布设5个样地(30 m×30 m),共计15个,以测定净初级生产力(NPP)和净生态系统生产力[17];样地亦用于LiDAR长期监测,用于交互验证观测塔测定的生态系统碳通量。样方内每株样木(胸径> 2 cm)安装号牌和生长环(胸径> 10 cm),用异速生长法测定木质组织(树干、枝、粗根)NPP;布设凋落物收集器6个,收集并分类器官称干质量估算叶片、小枝与繁殖器官等当年损失的NPP。样地内布设灌木样方3个,每个灌木样方内布设草本样方2个,分别采用异速生长法和收获法估算灌木和草本的地上NPP。采用内生长芯法估算细根NPP[18];采用动态箱式法和挖壕法测定土壤呼吸和异养呼吸。测量样方内主要树种各器官养分(如氮、磷)含量,连年测量鲜叶和凋落叶的养分含量;每5年(8月份)鉴定枯枝落叶层和0—50 cm土壤有机碳、全氮密度。

(6)数据中心。采用5.8 G 802.11AC的900 Mbps带宽的无线网桥组网,在站区实验楼与塔群之间架设无线传输骨干网络。每座观测塔上布置一台无线接入设备完成对周边区域的无线网络覆盖,水文站等试验样地通过无线网桥汇聚到临近观测塔,按照由远及近的顺序——塔3(T3)→塔2(T2)→塔1(T1)完成数据传输。数据中心工作室位于清原站实验楼,屋内布置2台数据库服务器、不间断电源(UPS)电池柜、交换机、多台液晶显示屏等设备,实时传输、存储、管理、分析与展示科尔塔群及多种设备的监测数据。

4 科学目标与学科支撑作用

科尔塔群以森林系统结构和功能关系为主线,研究森林系统结构和功能的监测理论、技术与方法,探索森林生态系统结构与碳-氮循环(碳-氮源汇状况、生产力、土壤养分维持等)、水文过程(水源涵养)的关系及其与环境的互馈机制,核心科学目标包括以下4个方面。

(1)模拟森林三维结构,以全息新视角探索森林生态学规律。以新一代激光雷达和光学遥感手段为核心推动力,以地面/近地面遥感为主要平台,发展森林三维结构信息的获取与数据融合关键技术,创建森林生态系统结构量化的新方法和新指标;模拟森林全息结构,定量描述森林三维生境、林木结构与理化特征;以全息化(holography)新视角探索林木-枝条- 叶片的结构与性状特征、功能与演替机制,阐明森林生态系统种内/种间的竞争与协同关系、更新及生长过程。上述研究都将致力于酝酿新兴交叉学科——森林生态遥感学。

(2)破解CO2和其他痕量气体通量监测难题,发展复杂地形下通量监测的新理论、技术与方法。为森林微气象与通量测定方法研究提供试验平台,破解经典通量理论难以满足复杂地形下森林生态系统边界层观测的难题;发展复杂地形下森林生态系统关键通量参数监测的理论、技术与方法,打造复杂地形林区通量观测系统的范例。力争在CO2和其他痕量气体通量测定技术领域取得原创性成果,为提高全球尺度森林生态系统CO2和其他痕量气体通量的估测精度提供参考。

(3)探索森林生态系统碳-氮-水循环耦合过程与调控机制,促进生态系统生态学等领域知识创新。研究森林生态系统碳-氮-水循环耦合过程及其生物调控机制;分析全球变化背景下森林生态系统碳循环过程的响应与适应机制,解释森林生产力形成过程及不同垂直层次的固碳过程、贡献与控制因素;分析森林生态系统氮循环过程,评价其对氮氧化物的吸收效应。促进生态系统生态学、森林生态学、全球变化生态学交叉学科知识创新,为我国碳达峰与碳中和提供理论指导和科技支撑。

(4)打造森林水文研究综合性平台,探索森林水源涵养服务功能的形成机制。为森林水文监测与研究提供长期支撑平台,研究森林生态系统不同层次的水文过程与环境的互馈机制,认识环境变化下森林水循环过程及其与生物因子的关系;从冠层-生态系统-小流域-集水区尺度,跨尺度量化森林水文过程及各组分贡献率;分析森林类型与结构对水量/水质的影响,探索森林水源涵养服务功能的形成机制。努力打造以森林水文学与生态水文学为核心的监测研究平台,为保障区域生态水安全提供科技支撑。

5 取得进展及未来观测、研究计划

(1)以地面/近地面遥感为主要平台,以LiDAR为核心传感器,结合多源光学遥感手段,开展森林结构监测相关研究。截至2020年底,已获取无人机、塔基、地基LiDAR点云数据超过8 TB,并在量化林冠截雨能力[19]与林窗边缘木偏冠效应[20]取得进展(图 2)。未来监测/研究计划包括:①多尺度量化森林三维结构,建立新参数体系;②采用物候相机监测冠层动态变化,研究多途径遥感森林全息结构的数据融合技术;③原位观测量化叶片-枝条-单木结构特征,分析叶片性状变化、抗逆适应的内在机制;④量化林分(林窗)结构与树木生长特性,模拟三维空间光环境;⑤基于小流域观测结果参数化遥感生产力模型与尺度外推。

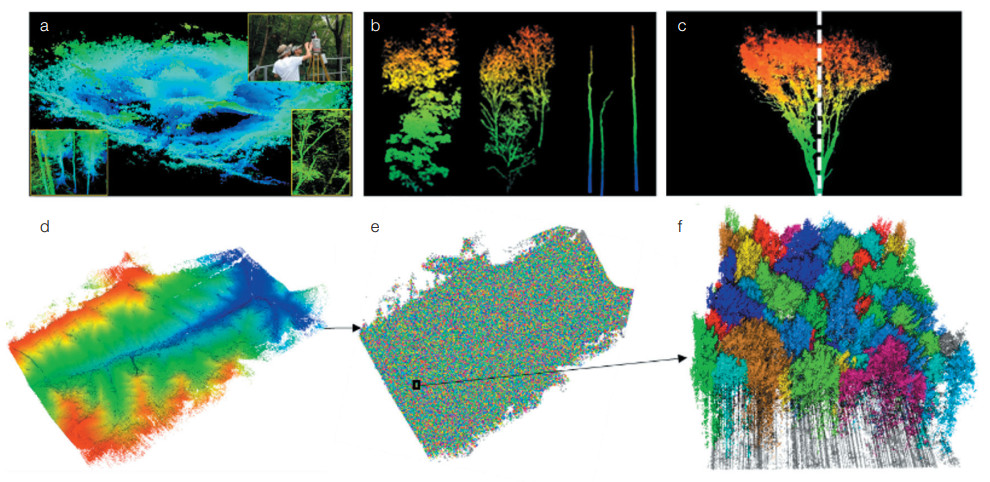

图 2 多平台激光雷达提取森林结构参数 Figure 2 Estimation of forest canopy structure from multi-platform LiDAR (a)塔基LiDAR扫描与点云数据;(b)地基LiDAR点云分离树干、枝、叶,用于量化冠层截雨能力[20];(c)地基LiDAR量化林窗边缘木偏冠效应[21];(d)无人机(UAV)-LiDAR小流域点云数据;(e)基于UAV-LiDAR点云森林单木分割,共提取32.5万株(350 ha);(f)典型林分单木分割结果(未发表数据,已形成该相关方向研究论文) (a) Point clouds obtained from tower-based LiDAR scanning; (b) Separations of point clouds for predicting rainfall interception; (c) Quantifying crown asymmetry induced by natural gaps using terrestrial LiDAR; (d) Point clouds obtained from (unmanned aerial vehicle, UAV)-LiDAR; (e) Total of 325 000 individual trees (350 ha) were segmentated using UAV-LiDAR point clouds; (f) Segmentated result of typical stand (unpublished data)

(2)依托科尔塔群的通量监测系统和源区长期样地群,探讨复杂地形下森林生态系统痕量气体通量监测的理论与方法。截至2020年底已积累各类通量监测数据超640 GB。未来研究工作包括:①定量描述复杂地形下的物质与能量传输过程,包括光、风、水、CO2格局,分析其过程及驱动力(图 3);②探索复杂地形下关键通量参数及计算方法(如高频气温计算,相关文章投稿中),分析环控加热超声风速仪对涡度相关法通量观测的影响;③评价复杂地形下碳通量测定的不确定性;④评估森林生态系统储存通量的测定方法对NEE估测的影响;⑤复杂地形森林通量功率谱/协谱的订正方法。

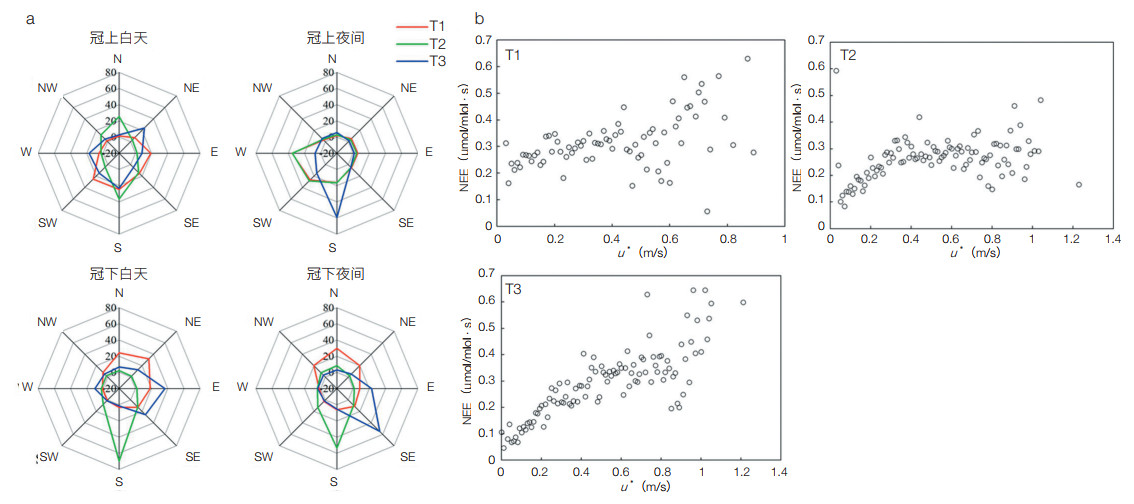

图 3 风格局及其与生态系统碳净交换的关系 Figure 3 Wind regimes and their relationships to net ecosystem exchange (NEE) (a)三塔冠上冠下风向;冠上冠下表现出明显的风切变(观测到解耦现象,已形成文章);(b)三塔摩擦风速(u*)与NEE的关系;T2和T3可发现明显摩擦风速阈值(NEE随u*增加而增加,到达某个阈值后二者无关系),T1阈值不明显(未发表数据,已形成该相关方向研究论文) (a) Wind direction above and below forest canopy around the three towers (decoupling); (b) Relationships between friction velocity (u*) and NEE; NEE becomes insensitive to atmospheric turbulence at certain thresholds of u* for T2 and T3, but the simliar threshold was not found for T1 (unpublished data)

(3)基于碳-氮通量的监测结果,探索森林生态系统碳-氮循环过程。目前及计划开展的研究工作包括:①评估森林生态系统氮氧化物的源汇状况与季节动态格局(图 4);②森林生态系统不同光能利用率的定义方法;③复杂地形下森林生态系统总初级生产力的光响应机制;④ 3种林型的光能利用率、养分利用率、水分利用率等及其与林分结构的关系;⑤碳通量年际变化对环境与生物因子的响应机制。

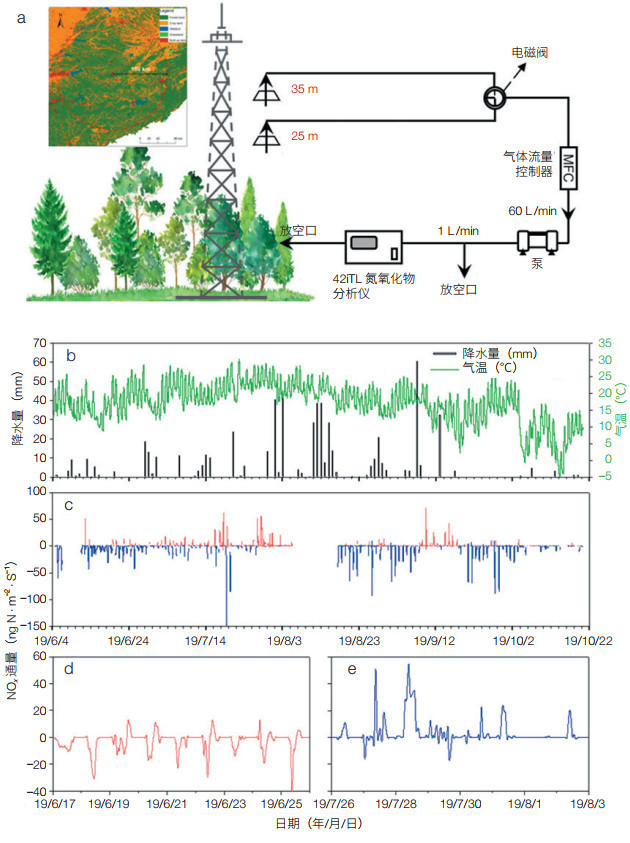

图 4 典型次生林林冠以上氮氧化物(NOx)通量观测结果 Figure 4 NOx flux over typical secondary forest canopy (a)浓度梯度法观测森林林冠以上NOx通量示意图;(b)清原温带森林生态系统日均气温和降雨量;(c)林冠以上NOx通量的小时平均值,清原混交林林冠总体表现为NOx向下的沉降,推测是林冠叶片气孔吸收驱动;(d)6月份某些特殊天的NOx通量小时平均值;(e)7月份和8月份某些特殊天的NOx通量小时平均值(未发表数据,文章投稿中) (a) Schematic of leaf stomatal uptake of NOx produced by combustion and forest soil; (b) Daily precipitation and half-hourly mean of air temperature; (c) Hourly average of NO x flux; NOx flux in some specific individual periods in June (d), July and August (e) (unpublished data)

(4)以水文站网为核心,形成水文监测数据集,研究森林水文过程与水源涵养服务功能。截至2020年底,水文监测数据记录超过10万条。目前及计划开展的主要研究工作包括:①森林小流域水文情势的年际-季节变化与驱动因素分析(图 5);②基于森林小流域水文站观测结果参数化分布式水文模型并用于评估分析;③森林小流域水文过程对气候变化的响应;④情景模拟不同管理方式对森林水源涵养功能的影响;⑤基于多级嵌套流域水文情势分析浑河上游水源涵养形成机制。

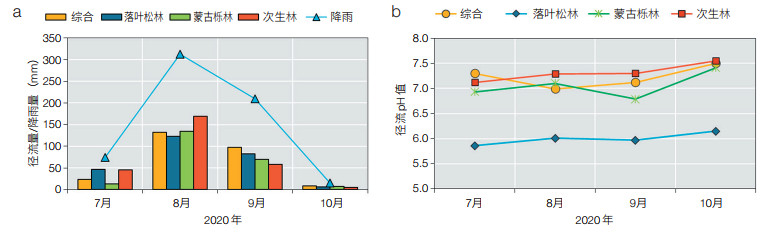

图 5 地表径流量(a)和pH值(b)季节变化(未发表数据) Figure 5 Seanonal changes in surface runoff (a) and pH (b) (unpublished data)
6 运行与管理办法

(1)平台运行机制。 ①仪器设备管理。制定科尔塔群仪器设备管理规定,对购买、使用、借用进行记录备案。②仪器设备运维。制定整套设备运维规程,由专职人员负责春/秋季维护、定期检查、故障诊断。③数据管理。组建数据中心,实现数据高效的存储、管理与分发;逐月提交数据报告、逐年完成年度数据报告,专职人员负责审查。④技术支持。依托科尔塔群成立了科尔森林痕量气体与同位素通量监测研发联合实验室,负责软、硬件研发,程序更新等技术支持。⑤运行经费。科尔塔群日常运行由专项经费支持,合作者需缴纳平台管理费用。

(2)固定样地群的调查与运维。 ①样地定期调查与检查。每年4月排查样地,检查凋落物收集器、生长环、号牌等。每年9月底开展固定样地的调查,完成数据录入与分析。②每2年在非生长季和生长季开展地基激光雷达扫描工作;每5年开展1次无人机LiDAR扫描作业。

(3)合作共享方式。①平台基础设施共享。其他单位基于科尔塔群开展试验,须遵循清原站使用或搭载仪器的相关规定。②数据共享。申请人在线提交数据申请,经审核后方可获取数据。③基于科尔塔群或数据发表的成果须标注清原站。
