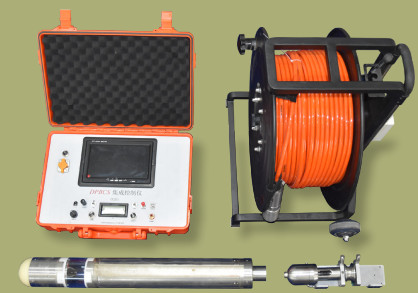

数字化三维高清钻孔摄像系统: DPBCS-HD
Digital 3D&HD Borehole Camera System

主要技术与性能指标

● 钻孔壁三维全景成像、虚拟岩心图像    ● 结构分辨率：0.1 mm    ● 方位测量精度：0.1°

● 图像传感器CCD像素数：1 920×1 080    ● 最大测试深度：2 000 m    ● 适用孔径：30—130 mm

主要应用

应用于地质钻孔成像勘测，获取钻孔壁三维全景图像、岩体结构特征参数、钻孔形变参数等信息

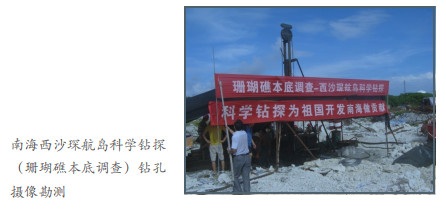

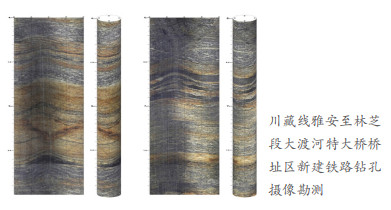

代表性应用成果
