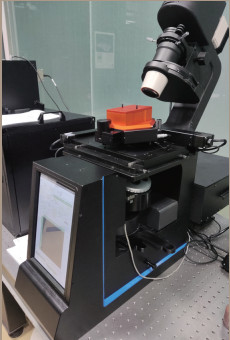

原子力-荧光超分辨联用显微镜: HM-SR-AFM
AFM-STORM Fluorescence Coupled Microscopy

主要技术与性能指标

●联用成像范围:50 μm× 50 μm   ● AFM分辨率:横向分辨率10 nm,垂直分辨率0.1 nm

● STORM成像分辨率:优于20 nm   ●联用样品台行程:12 mm× 12 mm

● AFM最大可测样品深度:6 mm

主要应用

提供力学扫描图像,同时可使用STORM超分辨显微技术提供尺度相近的超分辨图像,获得分子种类等显微信息

代表性应用成果

在原子力探针按压细胞诱导YAP蛋白发生核- 质移位过程中,同时使用STORM成像对YAP蛋白的细胞内分布进行跟踪成像
